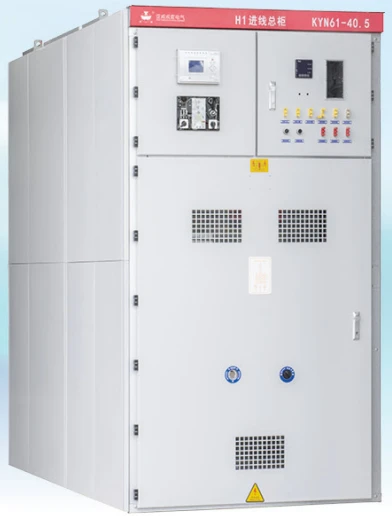

KYN61-40.5 সাঁজোয়া অপসারণযোগ্য এসি মেটাল বন্ধ সুইচগিয়ার

প্রধান বৈশিষ্ট্য:

• মন্ত্রিপরিষদ কাঠামো একটি একত্রিত প্রকার গ্রহণ করে এবং সার্কিট ব্রেকার একটি হ্যান্ডকার্ট মেঝে কাঠামো গ্রহণ করে;
• একটি নতুন যৌগিক উত্তাপযুক্ত ভ্যাকুয়াম সার্কিট ব্রেকার দিয়ে সজ্জিত, ভাল বিনিময়যোগ্যতা এবং সহজ প্রতিস্থাপনের বৈশিষ্ট্য সহ;
• হ্যান্ডকার্ট ফ্রেমটি একটি স্ক্রু নাট পুশিং মেকানিজম দিয়ে সজ্জিত, যা হ্যান্ডকার্টটি সহজে সরাতে পারে এবং পুশিং স্ট্রাকচারের ক্ষতি থেকে দুর্ঘটনাজনিত অপারেশন প্রতিরোধ করতে পারে;
• মন্ত্রিপরিষদের দরজা বন্ধ রেখে সমস্ত ক্রিয়াকলাপ করা যেতে পারে;
• প্রধান সুইচ হ্যান্ডকার্ট এবং সুইচ ক্যাবিনেটের দরজার মধ্যে ইন্টারলকিং একটি বাধ্যতামূলক যান্ত্রিক লকিং পদ্ধতি গ্রহণ করে, "পাঁচ প্রতিরোধ" ফাংশন পূরণ করে;
• তারের ঘরে পর্যাপ্ত স্থান রয়েছে এবং একাধিক তারের সাথে সংযোগ করতে পারে;
• দ্রুত গ্রাউন্ডিং সুইচ গ্রাউন্ডিং এবং শর্ট সার্কিট সার্কিট বন্ধ করার জন্য ব্যবহৃত হয়;
• শেল সুরক্ষা স্তর হল IP3X, এবং যখন হ্যান্ডকার্টের দরজা খোলা থাকে, তখন সুরক্ষা স্তর হয় IP2X;
• পণ্যটি GB3906-2006, DL/T 404-2007 মেনে চলে এবং রেফারেন্স হিসাবে আন্তর্জাতিক IEC298 মানগুলি গ্রহণ করে৷

স্বাভাবিক অবস্থা:

• পরিবেশগত তাপমাত্রা: উপরের সীমা+40 ডিগ্রী , এবং 24 ঘন্টার মধ্যে পরিমাপ করা গড় মান 35 ডিগ্রী অতিক্রম করে না, নিম্ন সীমা -10 ডিগ্রী ;
• উচ্চতা: 1000 মিটারের বেশি নয়;
• আপেক্ষিক আর্দ্রতা: দৈনিক গড় মান 95% এর বেশি হবে না এবং মাসিক গড় মান 90% এর বেশি হবে না;
• শক প্রতিরোধের: 8 ডিগ্রীর বেশি নয়,
• জলীয় বাষ্পের চাপ: দৈনিক গড় মান 2.2 kPa এর বেশি নয় এবং মাসিক গড় মান 1.8 kPa এর বেশি নয়।
• আগুন, বিস্ফোরণের ঝুঁকি, মারাত্মক দূষণ, রাসায়নিক ক্ষয় এবং তীব্র কম্পন ছাড়া স্থান;
• দ্রষ্টব্য: উপরের শর্তগুলির বাইরে এই পণ্যটি অর্ডার করার সময়, আমাদের কোম্পানির সাথে পরামর্শ করুন।

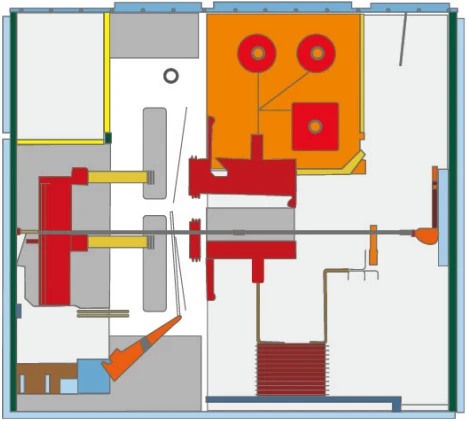

সুইচগিয়ারের রূপরেখার মাত্রা:

সুইচগিয়ার ইনস্টলেশন:

• বৈদ্যুতিক ঘরের উচ্চতা: 4500 মিমি এর চেয়ে বড় বা সমান;
• ক্যাবিনেটের পিছন থেকে প্রাচীরের দূরত্ব: 1500 মিমি এর চেয়ে বড় বা সমান;
• মৌলিক কাঠামোর সমতলতা: 1 মিমি/মি এর কম বা সমান²;
• মাটির উপরে ফাউন্ডেশনে এমবেডেড চ্যানেল স্টিলের উচ্চতা 3 মিমি এর বেশি হবে না;
• এটা বোল্ট বা ঢালাই দ্বারা ভিত্তি উপর স্থির করা যেতে পারে;
• সুইচগিয়ারের ওজন প্রায় 1800 কেজি;
• ক্যাবিনেট অপারেশন করিডোর প্রস্থ (একক সারি): 3000 মিমি, ডবল সারি (মুখোমুখি) 4000 মিমি এর চেয়ে বড় বা সমান।

অর্ডার নির্দেশাবলী:

অর্ডার করার সময়, এটি নির্দেশ করা প্রয়োজন:

• প্রধান সার্কিট স্কিম নম্বর, উদ্দেশ্য, একক লাইন সিস্টেম ডায়াগ্রাম, বিন্যাস চিত্র এবং বিতরণ কক্ষ বিন্যাস পরিকল্পনা;
• অক্জিলিয়ারী সার্কিট ওয়্যারিং এবং টার্মিনাল বিন্যাস ডায়াগ্রামের পরিকল্পিত চিত্র;
• মডেল, স্পেসিফিকেশন, এবং সুইচগিয়ারের ভিতরে বৈদ্যুতিক উপাদানের পরিমাণ;
• সুইচগিয়ারের নিয়ন্ত্রণ, পরিমাপ এবং সুরক্ষা ফাংশনগুলির পাশাপাশি অন্যান্য লকিং এবং স্বয়ংক্রিয় ডিভাইসগুলির প্রয়োজনীয়তার জন্য প্রয়োজনীয়তা;
• সুইচগিয়ার বা ইনকামিং ক্যাবিনেটের মধ্যে বাসবার ব্রিজ সংযোগের প্রয়োজন হলে, নির্দিষ্ট প্রয়োজনীয়তা যেমন বাসবার ব্রিজের রেট করা কারেন্ট বহন ক্ষমতা, বাসবার ব্রিজের স্প্যান এবং মাটি থেকে উচ্চতা প্রদান করা উচিত;
• যখন আনুষাঙ্গিক এবং খুচরা যন্ত্রাংশ প্রয়োজন হয়, প্রকার এবং পরিমাণ প্রস্তাব করা উচিত;
• সুইচগিয়ার বিশেষ পরিবেশগত পরিস্থিতিতে ব্যবহার করা হয় এবং অর্ডার করার সময় বিস্তারিতভাবে উল্লেখ করা উচিত।

প্রধান প্রযুক্তিগত পরামিতি:

1. বসন্ত অপারেটিং যন্ত্রপাতি প্রধান প্রযুক্তিগত পরামিতি

2. ভ্যাকুয়াম সুইচগিয়ারের প্রধান প্রযুক্তিগত পরামিতি
