কিভাবে VCB কাজ করে?

ভ্যাকুয়াম সার্কিট ব্রেকার (ভিসিবি)একটি উচ্চ-ভোল্টেজ সুইচগিয়ার যা একটি অন্তরক এবং চাপ-নির্বাপক মাধ্যম হিসাবে ভ্যাকুয়াম ব্যবহার করে। এটি পাওয়ার সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়, প্রধানত পাওয়ার গ্রিডগুলি নিয়ন্ত্রণ এবং সুরক্ষার জন্য, বিশেষত উচ্চ ভোল্টেজ এবং অতি-উচ্চ ভোল্টেজের ক্ষেত্রে। আজ আমরা VCB এর কাজের নীতি এবং ব্যবহারিক প্রয়োগে এর কার্যকারিতা সম্পর্কে কথা বলব।

কাজের নীতি

ভ্যাকুয়াম সার্কিট ব্রেকারের মূল কাজের নীতি হল চাপ নির্বাপণ এবং নিরোধক জন্য ভ্যাকুয়াম পরিবেশ ব্যবহার করা। যখন সার্কিট সংযোগ বিচ্ছিন্ন করার প্রয়োজন হয়, তখন অপারেটিং মেকানিজম চলমান এবং স্থির পরিচিতিগুলিকে একটি চাপ তৈরি করতে আলাদা করতে চালিত করে। ভ্যাকুয়াম অবস্থায়, খুব কম গ্যাসের অণু থাকে, তাই চাপ বজায় রাখা কঠিন এবং দ্রুত নিভে যাবে। একই সময়ে, ভ্যাকুয়াম আর্ক এক্সটিংগুইশিং চেম্বারের বিশেষ নকশা আর্ক নির্বাপক প্রক্রিয়াকে ত্বরান্বিত করতে পারে এবং সার্কিটের নিরাপদ সংযোগ বিচ্ছিন্নতা নিশ্চিত করতে পারে।

প্রধান গঠন এবং বৈশিষ্ট্য

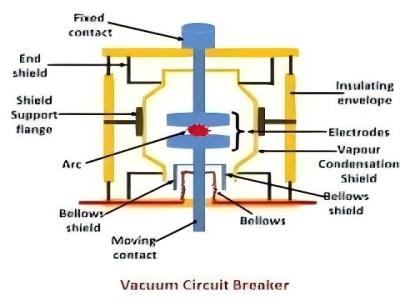

এর প্রধান কাঠামোভ্যাকুয়াম সার্কিট ব্রেকারভ্যাকুয়াম আর্ক এক্সটিংগুইশিং চেম্বার, অপারেটিং মেকানিজম, পরিবাহী উপাদান এবং অন্তরক উপাদান অন্তর্ভুক্ত। এর মূল উপাদান হল ভ্যাকুয়াম আর্ক এক্সটিংগুইশিং চেম্বার, যেখানে চলমান এবং স্থির যোগাযোগগুলি উচ্চ ভ্যাকুয়াম পরিবেশে আবদ্ধ থাকে। যেহেতু ভ্যাকুয়াম পরিবেশে খুব কম গ্যাসের অণু রয়েছে, তাই চাপটি বজায় রাখা কঠিন, যা ভ্যাকুয়াম সার্কিট ব্রেকারকে চমৎকার চাপ নির্বাপক কর্মক্ষমতা তৈরি করে।
VCB এর বৈশিষ্ট্যগুলি হল:
কোন চাপ নির্বাপক এবং অন্তরক মাধ্যম প্রয়োজন নেই:ভ্যাকুয়াম সার্কিট ব্রেকার ভ্যাকুয়াম ব্রেকিং প্রযুক্তি ব্যবহার করে এবং অতিরিক্ত চাপ নির্বাপক এবং অন্তরক মাধ্যম প্রয়োজন হয় না।
কমপ্যাক্ট গঠন:ভ্যাকুয়ামের অন্তরক বৈশিষ্ট্যের কারণে, ভিসিবি আকারে তুলনামূলকভাবে ছোট, আকারে ছোট এবং ওজনে হালকা এবং ইনস্টল করা এবং রক্ষণাবেক্ষণ করা সহজ।
দীর্ঘ জীবন:ভ্যাকুয়াম সার্কিট ব্রেকারগুলির একটি দীর্ঘ বৈদ্যুতিক জীবন রয়েছে। উপরন্তু, ভ্যাকুয়াম পরিবেশ আর্ক নির্বাপক চেম্বার এবং পরিবাহী উপাদানগুলিকে ময়লা, আর্দ্রতা, ঘনীভবন এবং যান্ত্রিক শক থেকে রক্ষা করতে পারে।
নির্ভরযোগ্য অপারেটিং প্রক্রিয়া:VCB সাধারণত একটি নির্ভরযোগ্য মডুলার স্প্রিং অপারেটিং মেকানিজম দিয়ে সজ্জিত, যা ইনস্টলেশন এবং রক্ষণাবেক্ষণের জন্য সুবিধাজনক, যখন অপারেশনের স্থিতিশীলতা এবং নিরাপত্তা নিশ্চিত করে।
একাধিক ইনস্টলেশন পদ্ধতি:VCB বিভিন্ন অ্যাপ্লিকেশন পরিস্থিতির প্রয়োজন মেটাতে দুটি ইনস্টলেশন পদ্ধতি প্রদান করে, ফিক্সড এবং ট্রলি।
অ্যান্টি-মিসঅপারেশন ইন্টারলক:VCB এর একটি সম্পূর্ণ অ্যান্টি-মিসঅপারেশন ইন্টারলক ফাংশন রয়েছে যাতে কর্মীদের এবং সরঞ্জামের নিরাপত্তা নিশ্চিত করা যায়।

আবেদন ক্ষেত্র

ভ্যাকুয়াম সার্কিট ব্রেকারগুলি পাওয়ার গ্রিডগুলি নিয়ন্ত্রণ এবং সুরক্ষার জন্য পাওয়ার সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়। বিশেষ করে এমন জায়গায় যেখানে ঘন ঘন অপারেশন বা একাধিক খোলা এবং ভাঙার স্রোত উচ্চ এবং অতি-উচ্চ ভোল্টেজ ক্ষেত্রে যেমন পাওয়ার প্ল্যান্ট এবং সাবস্টেশনগুলিতে প্রয়োজন হয়, VCB তার চমৎকার কর্মক্ষমতা দেখায়। উপরন্তু, ভাল নিরোধক কর্মক্ষমতা এবং ব্রেকিং ক্ষমতার কারণে, VCB তুলনামূলকভাবে কঠোর পরিবেশগত অবস্থার জন্য উপযুক্ত।

ভিসিবি রক্ষণাবেক্ষণ

ভ্যাকুয়াম সার্কিট ব্রেকারগুলির উচ্চ নির্ভরযোগ্যতা এবং দীর্ঘ বৈদ্যুতিক জীবনের কারণে, রক্ষণাবেক্ষণের কাজের চাপ তুলনামূলকভাবে ছোট। যাইহোক, এর স্বাভাবিক অপারেশন নিশ্চিত করার জন্য, নিয়মিত পরিদর্শন এবং রক্ষণাবেক্ষণ এখনও প্রয়োজন। এর মধ্যে রয়েছে ভ্যাকুয়াম ইন্টারপ্টারের ভ্যাকুয়াম ডিগ্রী পরীক্ষা করা, পরিচিতিগুলি পরিষ্কার করা এবং অংশগুলি অন্তরক করা, অপারেটিং মেকানিজমের নমনীয়তা পরীক্ষা করা ইত্যাদি।

উপসংহার

ভ্যাকুয়াম সার্কিট ব্রেকারতাদের চমৎকার চাপ নির্বাপক কর্মক্ষমতা, কমপ্যাক্ট গঠন এবং নির্ভরযোগ্য অপারেটিং প্রক্রিয়া সহ পাওয়ার সিস্টেমে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। এটি কেবল পাওয়ার সিস্টেমের সুরক্ষা এবং স্থিতিশীলতা উন্নত করে না, তবে রক্ষণাবেক্ষণের খরচও হ্রাস করে। প্রযুক্তির ক্রমাগত অগ্রগতির সাথে, ভিসিবি ভ্যাকুয়াম সার্কিট ব্রেকারগুলি ভবিষ্যতে আরও বড় ভূমিকা পালন করতে থাকবে এবং পাওয়ার সিস্টেমের বিকাশে আরও বেশি অবদান রাখবে।
